Как организовать вентиляцию бассейна

Крытые плавательные бассейны оборудуются сложным комплексом инженерных систем, среди которых важное место занимает вентиляция. Она закладывается еще на стадии проектирования и должна соответствовать нормам, заложенным в СНиПах. В нашей статье мы остановимся на стандартных схемах организации вентиляции в бассейнах.

Зачем нужна вентиляция бассейна?

В квартирах и частных домах вентиляция обеспечивает оптимальный микроклимат, ее даже можно отключить, если вас подолгу не бывает дома. В помещении с бассейном постоянно происходят испарения воды с зеркал. Причем испаряется и сама вода, и химические соединения, входящие в состав реагентов, используемых для ее очистки и дезинфекции. При повышенной влажности на окнах и стенах образуется конденсат, создавая благоприятную среду для образования плесени, грибка. Избыток влаги провоцирует коррозию конструктивных элементов. Влажным воздухом труднее дышать, человек начинает испытывать дискомфорт. Чтобы не возникало подобных проблем, в бассейнах организуют вентиляцию — систему подачи свежего воздуха и удаления отработанного. Многофункциональная вентиляционная установка решает две задачи:

• поддерживает оптимальный уровень влажности;
• заменяет отработанный воздух свежим (обеспечивает воздухообмен).

Как вентиляция удаляет влагу?

Вентиляционные установки работают в двух режимах — зима/лето.

Летом, когда наружный воздух теплый и влажный, вент-установка подает его в помещение без нагревания. Чтобы удалить избыток влаги продувать помещение нужно большим объемом теплых уличных воздушных масс. В регионах с жарким и влажным климатом, к примеру, в Сочи, проветрить им помещение нельзя, поэтому дополнительно устанавливают осушители.

Зимой, когда наружный воздух сухой и холодный, для подачи в бассейн его нагревают, но объема требуется гораздо меньше, чем летом.

Кондиционирование в бассейне

Кондиционеры, как правило, устанавливают в спорткомплексах, где присутствуют зрители. Для них они и создают комфортные условия. В обычном бассейне они будут работать не как кондиционеры, а как осушители: большая часть холодильной мощности будет расходоваться на конденсацию влаги, а не на отведение тепла.

Нормы воздухообмена

Санитарно-гигиенические нормы для бассейнов регламентируются документом СП 310.1325800.17.

Наиболее важные их них:

• температура. В бассейне люди ходят раздетые, поэтому для их комфортного самочувствия температура должна поддерживаться в пределах 30 градусов, а температура воды на 2 градуса ниже, то есть 28 градусов. Если вода будет теплее воздуха, то значительно усилится испарение влаги с поверхности;
• относительная влажность. Это самый важный показатель, влияющий и на самочувствие людей, и на долговечность конструктивных элементов, отделочных материалов. Норма на уровне 45-65%. Летом допускается более высокий уровень влажности. В домашних бассейнах, оборудованных в деревянных домах, уровень влажности не более 45%;
• подвижность воздушных масс. Рекомендуемый параметр 0,2 м/сек. Вентиляционные решетки должны располагаться так, чтобы в зоне купания не возникало сквозняков, иначе купающиеся рискуют простудиться;
• соотношение приточного объема и вытяжного. Объем приточного воздуха должен быть меньше объема вытяжного на 10-15%. Это нужно для того, чтобы влажные воздушные массы и запахи из бассейна не распространялись в соседние помещения.

Параметр кратности

Кратность воздухообмена — это число объема свежих воздушных масс раз, которые за 1 час проходят через помещение. Упрощенный расчет по кратности применяется для небольших помещений. Для частных бассейнов используют 2-кратную схему: обновление происходит 2 раза за час.

Объем воздушных масс для вентиляции

Нормы минимального объема приточного воздуха для купающихся — 80 куб. м/час, для присутствующих — 20 куб. м/час. При отсутствии осушителя нужно учитывать и объем, необходимый для удаления избыточной влаги. На расход влияет и наличие дополнительного оборудования: водяных горок, фонтанов, гейзеров, противотоков и прочего.

При расчете кратности, объем приточного воздуха в помещении умножают на кратность. К примеру, для бассейна в павильоне объемом 140 куб. метров (при 2-кратном обновлении) его потребуется 280 куб. метров. Этот параметр определяет минимальную производительность приточной вент-установки. Большой запас мощности в этом случае не нужен, поскольку избыток свежих воздушных масс создаст риск для образования конденсата.

Оптимальная система воздухообмена

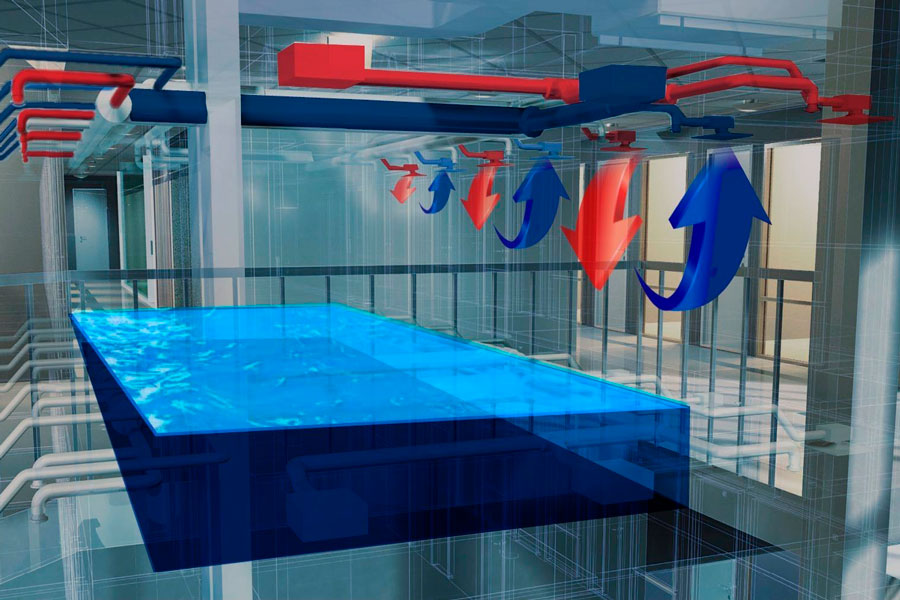

Приточно-вытяжная вентиляция — это простая и эффективная схема, обеспечивающая подачу свежего воздуха и вывод отработанного. Конструктивно установка состоит из двух линий:

• приточная. Воздушные массы нагнетаются вентилятором, проходят через фильтры, очищаясь от пыли, твердых частиц и через систему вентиляционных решетки поступают в помещение. Подогрев их осуществляется с помощью калориферов, установленных после фильтров. Температура контролируется датчиками, по команде которых в нагретый поток подмешивается холодный;
• вытяжная. Выводит насыщенный влагой воздушные массы.

Для каждой из линий используется свой вентилятор, чаще центробежного типа с определенной мощностью. Изменяя скорость вращения вентилятора, можно регулировать уровень влажности. При этом можно сэкономить и на расходе электроэнергии: снижать обороты вращения вентилятора в часы, когда посетителей мало.

Приточная и вытяжная вентиляция могут работать раздельно, как самостоятельные системы, или как единая приточно-вытяжная установка, оборудованная двумя вентиляторами, один из которых работает на подачу, а другой на вывод воздушных масс.

Возможна организация приточно-вытяжной вентиляции с дополнительным осушением приточного потока. Для этого внутри помещения устанавливается специальный прибор — осушитель. Он не зависит от вентиляции и работает в режиме, зависящем от уровня влажности. Установку осушителя рекомендуют для бассейнов с площадью зеркала воды не менее 40 кв. метров.

Еще одна схема — приточно-вытяжная вентиляция с рекуперацией тепла. В рекуператоре входящий холодный поток нагревается от выходящего теплого. Применение рекуператоров целесообразно только в помещениях с бассейном значительной площади. Для эффективной работы рекуператора нужна производительность 1000 куб. метров/час. Летом он не используется.

Этапы проектирования

Проектирование вентиляции для плавательного бассейна — расчет производительности вентиляционной установки и подбор подходящего оборудования. Процесс проходит в несколько этапов:

• определяется объем помещения;
• подсчитывается количество одновременных пользователей — пловцов и зрителей;
• производится расчет воздухообмена, определяется объем приточного воздуха и вытяжки;
• подбирается оборудование соответствующей производительности.

Рассчитать воздухообмен по кратности или с помощью онлайн-калькулятора можно самостоятельно, но, если вы сомневаетесь в своих знаниях, лучше обратиться к специалистам.

Правильно организованная вентиляция и воздухообмен в бассейне — это максимальный комфорт для пользователей и решение ряда эксплуатационных проблем, возникающих в гидротехнических сооружениях.
